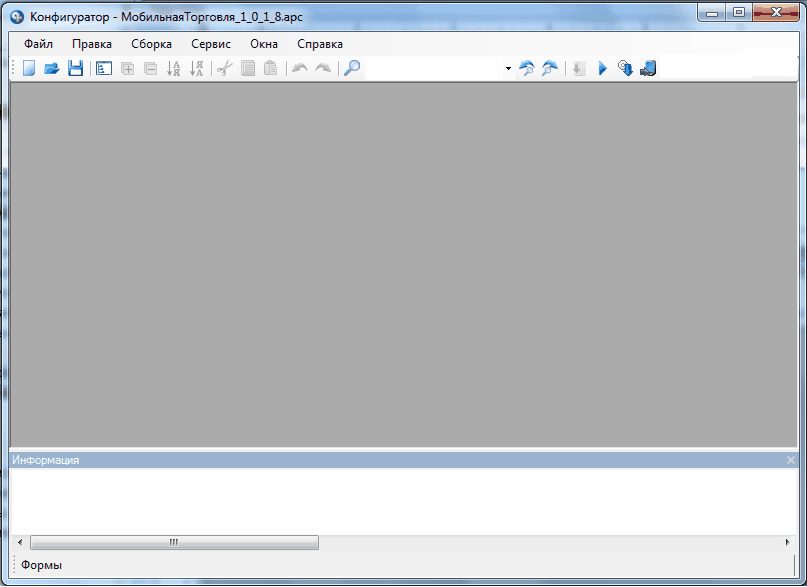

При запуске "Конфигуратора" появляется главное окно (рисунок ниже).
Под заголовком главного окна находится главное меню "Конфигуратора", содержащее пункты "Файл", "Правка", "Сборка" и т.д. В каждом из этих пунктов содержатся подпункты, вызов которых обеспечивает выполнение различных действий "Конфигуратора". В главное меню можно войти при помощи так называемых "горячих" клавиш. Для этого необходимо нажать на клавиатуре клавишу "Alt" или "F10".
Рис. Окно "Конфигуратор" |
Ниже главного меню находится панель инструментов "Конфигуратора" (рис. "Панель инструментов"). В панель инструментов помещены кнопки-пиктограммы часто используемых действий, вызываемых из меню.
Таким образом, одни и те же действия можно выполнить двумя разными способами: вызвав определенный пункт меню или нажав соответствующую кнопку на панели инструментов.
Ниже панели инструментов размещается рабочая область главного окна программы. В этой области в процессе работы с программой открываются другие окна, но в начале работы эта область пуста.

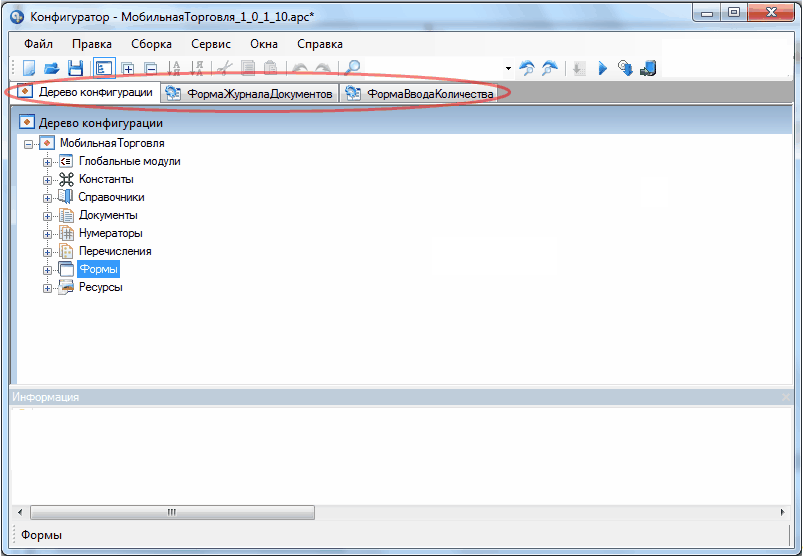

При открытии различных окон конфигурации появляется панель окон (см. рисунок ниже - панель окон отмечена красным овалом). При помощи панели окон происходит переключение между окнами, открытыми в конфигурации. При нажатии правой кнопкой мыши на панель окон появляется контекстное меню со списком открытых окон. Чтобы сделать какое-либо из открытых окон активным, необходимо выбрать в контекстном меню пункт с названием окна. При помощи этого же контекстного меню можно закрыть текущее окно, или закрыть все окна, или закрыть все окна кроме текущего.
Рис. Окно "Конфигуратор". Панель окон |
В нижней части главного окна расположено окно "Информация". Окно "Информация" – это окно, в котором выводится служебная информация. Например, если в ходе генерации сборки в программных модулях были обнаружены ошибки, то в окне "Информация" появится предупреждение с описанием ошибки. Если ошибок не было обнаружено, то процесс сборки завершится успешно и информация об этом будет указана в окне "Информация".
Ниже окна "Информация" располагается строка состояния, в которой отображается информация о выделенном элементе в дереве конфигурации.
